Die Forschungswerkstatt Elektrotechnik entwickelt für die Institute der Technischen Universität Hamburg PC-Software für Anlagen und Aufgaben aus der Prüf-, Steuerungs- und Regelungstechnik. Hierbei werden sowohl Standard PCs als auch Industrie PCs und Embedded PCs in der Messtechnik eingesetzt. Wir entwickeln für Sie Bedienoberflächen vorzugsweise unter dem Betriebssystem Windows.
Als Programmierumgebung verwenden wir die Softwareentwicklungstools aus der Campusedition von der Firma NATIONAL INSTRUMENTS, bevorzugt LabWindows/CVI.
Folgende Eigenschaften kennzeichnen LabWindows/CVI.:

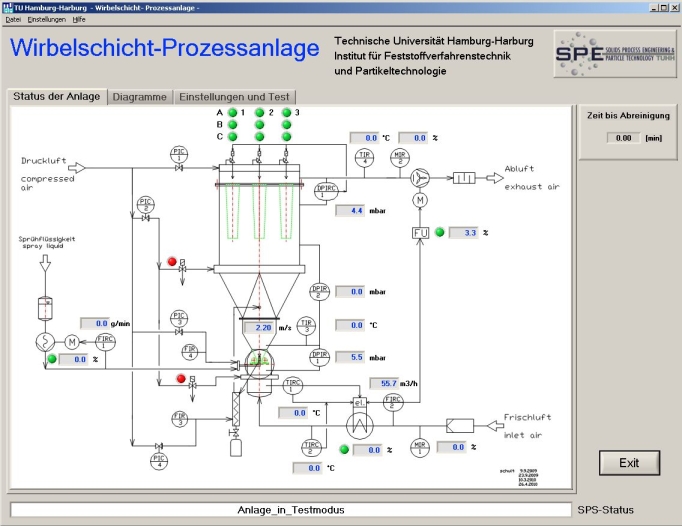

Der PC dient als Bedien- und Anzeigeterminal für eine Laborwirbelschichtanlage. Die Regelung und Steuerung der Anlage erfolgt mit einer Siemens SPS, deren Projektierung und Programmierung ebenfalls in der Forschungswerkstatt Elektrotechnik erfolgt (Automatisierung). Der PC und die SPS sind per Ethernet miteinander vernetzt (Crossoverkabel oder TU-Netz).

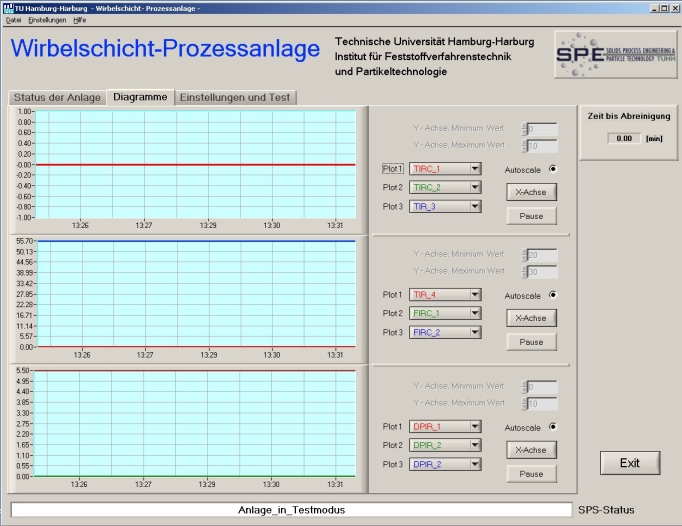

Die Messsignale werden kontinulierlich von der SPS abgefragt und zusammen mit Datum und Uhrzeit in eine Textdatei protokolliert. Gleichzeitig werden die Messwerte grafisch in einem Diagramm dargestellt.

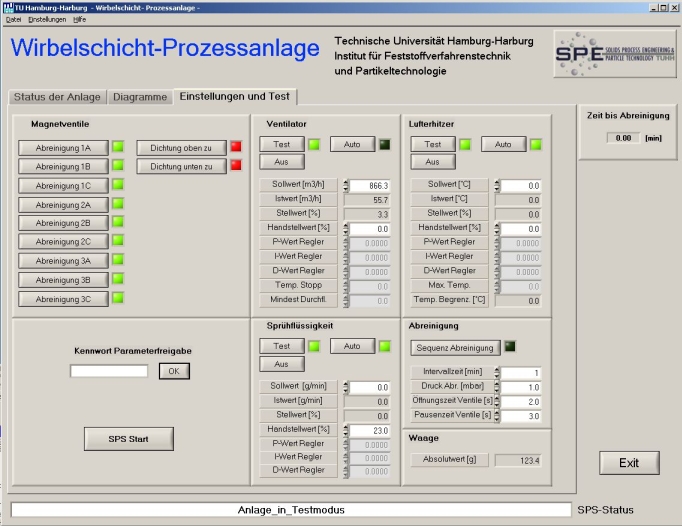

Es ist möglich, die SPS vom PC-Programm in einen Testmode zu schalten. Die Parameter der SPS werden komfortabel vom Bediener in der PC-Oberfläche konfiguriert und zur SPS übertragen. Einzelne Eingabeparameter sind in dieser Anlage per Passwort geschützt worden.
| Heino Hagenah, Tel. -3404 |  |
